为寻找造成地下防水工程渗漏的原因，以更好地控制防水工程质量，雨虹修缮引进超声波断面成像仪，可用于混凝土结构中的外部侵入物、缺陷、裂缝以及管道及蜂窝等缺陷的无损检测。如果混凝土内部的缺陷足够大，激发的超声波会被该缺陷提前发反射，因为反射线路径更短，由缺陷反射的信号会早于混凝土底面反射的信号到达接收端。信号处理软件依据每排换能器接收到的反射脉冲的到达时间，来推断混凝土内部缺陷的位置，最大可探查1.8m。
现场情况及原因分析

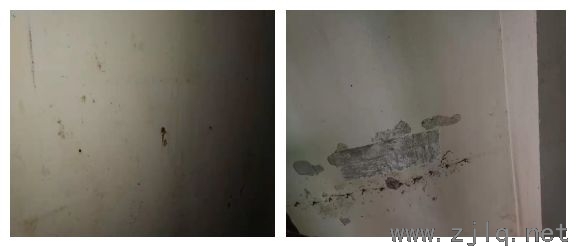

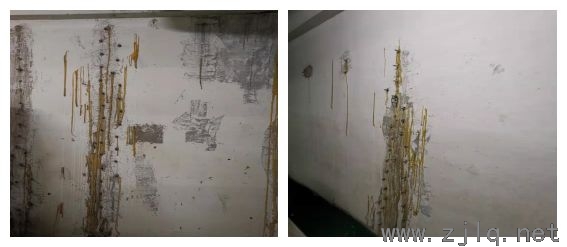

该地下室为新建未启用地下室，其勘察时，内部有大量的明水蓄积情况。主要渗漏点位于侧墙以及顶板。有多处常规注浆维修情况，主要为聚氨酯注浆，检测位置主要是渗漏以及维修点附近。
现场勘察结果——现场情况及超声波扫描结果
青色及红色部分混凝土都存在缺陷，诸如密实度不高等等，红色表示严重；

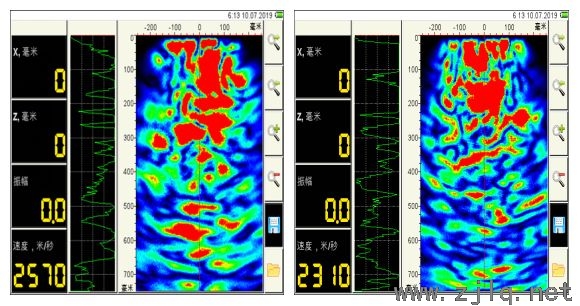

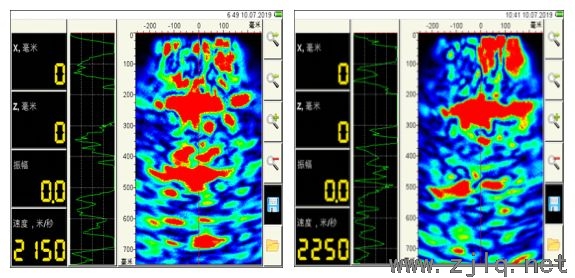

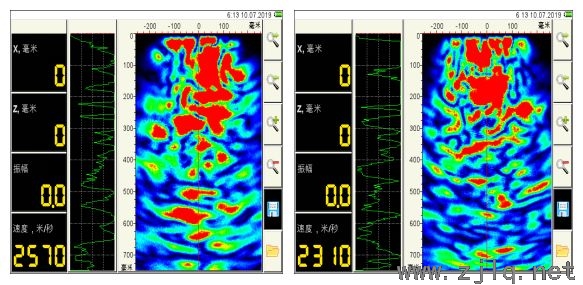

单点扫描，大多数点从表层至300mm处均有连续性缺陷。内部孔隙率也非常高，目前存在渗水情况。对照分析，内部存在连续性的缺陷，符合现场渗漏水；

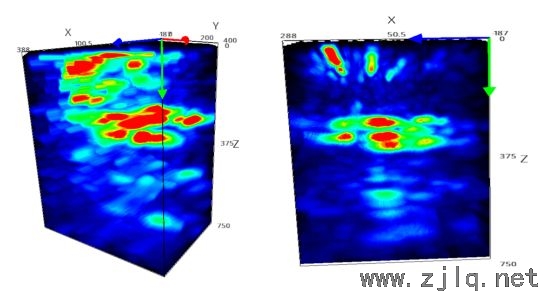

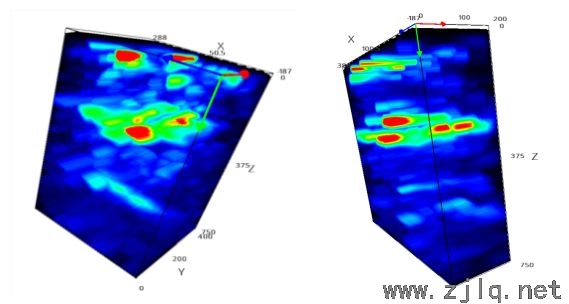

三维立体扫描，侧墙部位其内部孔隙率非常多，多集中在表层以及200mm到300mm之间区域，且存在贯穿性裂缝。
结论
综合以上整体判断。该地下室检测部位内部存在比较多的渗水通道，在混凝土表面孔隙率更多。实际上，勘查时，表面有多处维修以及渗漏水情况，表明内部在渗水，渗水通道比较多。
混凝土结构经过长期水浸泡，内部钢筋会存在锈蚀风险，钢筋锈蚀体积膨胀，会破坏混凝土结构，使得后期将渗漏水更加严重，整个侧墙，顶板都存在起鼓，开裂的风险。
超声波断面成像仪简介：

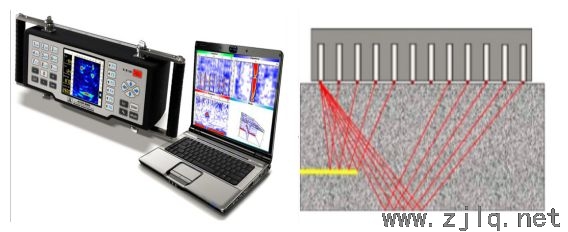

超声波断面成像仪采用直板型设计，内置计算机和内存，大尺寸显示器及控制按钮。使用非耦合声波接触技术，在结构测试的过程中，无需使用任何耦合剂，在设备在设备两侧设有标尺，在底面安装了4个激光发射器，便于在现场检测时的仪器定位。
如果构件内部的混凝土-空气界面（缺陷）足够大，一部分激发的应力脉冲会被该缺陷提前发射。如右图所示，因为射线路径更短，由缺陷反射的信号会早于构件底面反射的信号到达接收端。信号处理软件依据每排换能器接收到的反射脉冲的到达时间，来推断构件内部缺陷的位置。
