在现代工程建设中，无论是桥梁、高楼还是其他复杂的建筑结构，其设计和施工都离不开精准的测量数据。结构尺寸角度测量设备，凭借其高精度、高效能的特点，在工程测量及桥梁检测领域扮演着至关重要的角色。这些设备不仅能够快速获取建筑物的空间位置信息，还能对细微的角度变化进行准确测量，为工程师们提供了强有力的技术支持。本文中交路桥科技将汇总测量设备与大家分享。

尺寸和角度是桥梁检测结构测量的基础指标，测距测角设备是桥梁工程检测的必备基础设备。桥梁检测测量的部位和应用场景可分为：

（1）显微测距：裂缝宽度测量

（2）厚度测量：钢板或钢板涂层厚度、桥面标线厚度测量

（3）角度测量：结构或构件垂直、水平或倾斜状态测量

（4）距离测量：最常见的测量指标，如桥梁长度、宽度，梁的高度，圆柱墩的周长等。

1、测距工具

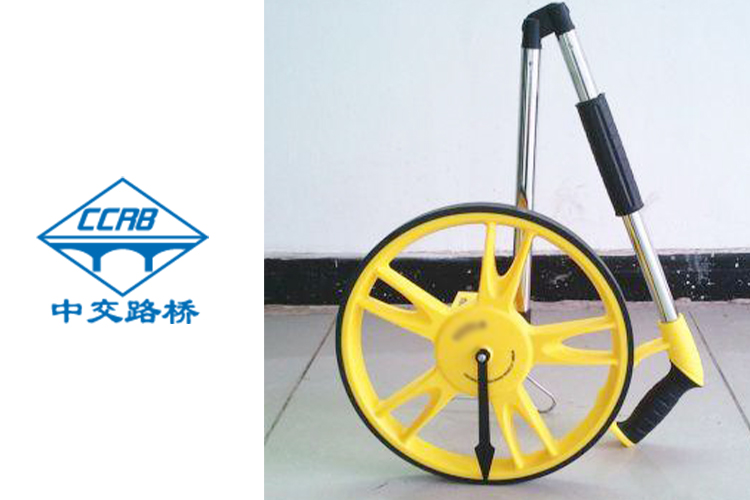

（1）测距轮

测距轮是一种用于测量地面距离的工具，它通常由一个装有计数器的轮子和操作手柄组成。测距轮的工作原理非常简单：当用户推动测距轮在地面上滚动时，轮子每转一圈，内部的计数装置就会记录下轮子的周长距离。通过累计轮子转动的圈数，可以计算出总的移动距离。测距轮常用于长距离的连续测量，如道路、桥梁以及隧道桩号的标记等。

（2）激光测距仪

激光测距仪是利用激光的反射原理来进行距离测量的仪器，其测量精度可达0.1mm、测距可到200m，操作简便、携带方便，在工程检测中应用广泛。激光测距仪可实现非接触式测量，可方便实现高空、跨河的测量，户外应用中应考虑激光的可观测性，绿色激光测距仪和带摄像辅助功能的测距仪，户外应用更为方便。

（3）游标卡尺

游标卡尺是一种精密的测量工具，它由主尺和游标组成，游标卡尺的主尺通常固定在尺身上，而游标可以沿主尺滑动。量程包括0～150mm,0～200mm,0～300mm等，而其分辨率通常为0.02mm。现代的游标卡尺可能具有电子显示屏，可以显示数字化的测量结果，提高了读数的准确性和便利性。

（4）钢卷尺、钢板尺

钢卷尺是一种常用的测量工具，它可以卷曲收回，方便携带和存储，型号有2-10m、30-50m的，精度最小刻度1mm。钢板尺通常由不锈钢或碳钢制成，具有良好的耐磨性和抗腐蚀性，量程一般是0.2-1m，精度1mm。

 2、显微测量

裂缝宽度是桥梁检测和工程检测的指标之一，测量时需要用到带刻度的读数显微镜、裂缝宽度测量仪以及电子显微镜等。裂缝宽度测试仪通常基于图像传感器成像原理，采用现代电子成像技术，可以快速无损地检测被测物表面的裂缝宽度。测量范围一般从0mm到10mm，测量精度可以达到0.01mm。

3、厚度测量

（1）桥面标线厚度测厚仪

标线厚度测试仪是一种专门用于测量道路标线涂料层厚度的仪器。工程上常用的STT-950 标线厚度测定仪主要由数字式高精度百分表头、测厚度机构和百分表锁止螺钉组成。测量范围：0～12mm，测量精度：0.01mm。

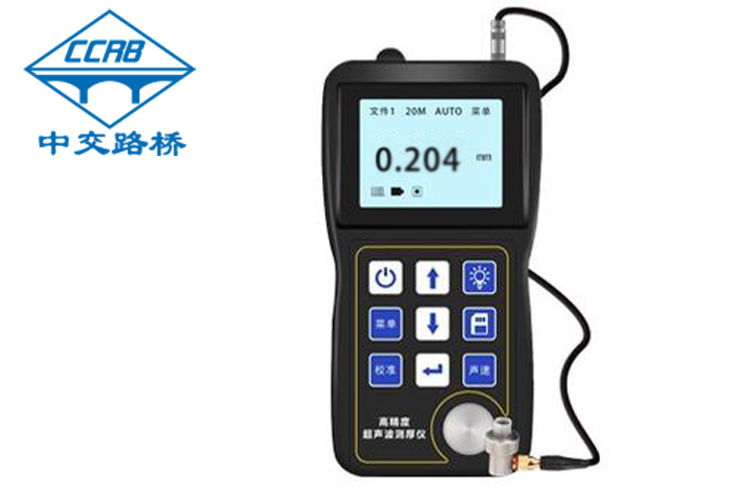

（2）超声波测厚仪

超声波测厚仪是一种利用超声波技术来测量材料厚度的仪器。它广泛用于测量金属、塑料、陶瓷、玻璃等材料的厚度。测量精度可到0.1mm，在钢结构杆件厚度检测中有较多应用。

（3）涂层厚度测试仪

涂层厚度测试仪是一种用于测量涂层（如油漆、塑料、橡胶、金属镀层等）厚度的仪器，它可应用于钢结构涂层厚度检测。涂层厚度单位是um，测厚精度0.1um，量程可达1500um。

4、角度测量

（1）2m多功能靠尺

工程质量检测器(2米靠尺)：主要用于桥梁墩台垂直度及结构大面积平整度的检测，常用的有2米多功能折叠式靠尺，由铝合金制作，仪表为机械指针式和数显式。

（2）高精度倾角仪

倾角仪通常利用内置的加速度计和陀螺仪来测量物体产生的加速度和角速度信号，通过对这些信号的处理和计算，可以得出倾角仪相对水平面的夹角，精度可以达到0.001度。倾角仪可用于结构角度（倾斜）的测量与监测，如桥墩倾斜、梁体转角等。

（3）坡度仪

坡度仪测量下倾角应用a面接触天线的后平面旋转刻度转轮吧水准管里的水泡居中，查看刻度盘里的指示针指示的度数就是下倾角的度数。误差要求是±0.5°。

尺寸和角度测量是工程结构检测中的基本要求，熟练应用各种测量设备也是检测人员的基本技能，随着技术发展，不断有新的测距测角仪器的出现，中交路桥科技欢迎大家一起讨论分享应用体验。
